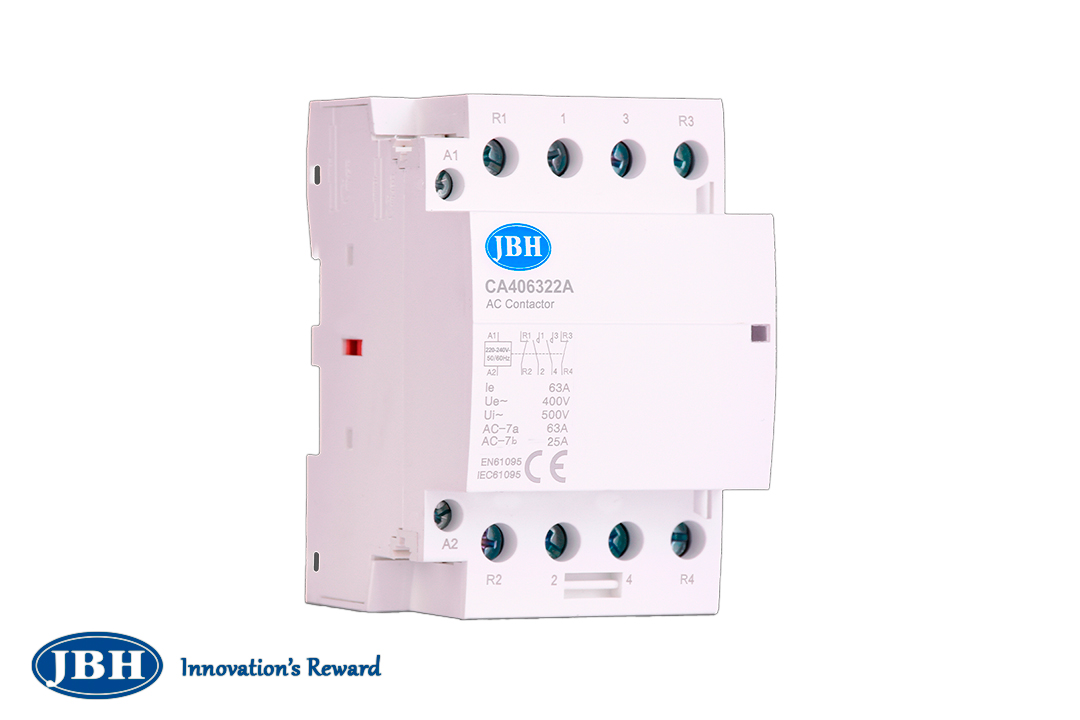

کنتاکتور 4 پل 220 ولت اتوماتیک 25 آمپر

ویژگی‌های کنتاکتور 4 پل JBH

در میان انواع کنتاکتور JBH، کنتاکتور چهار پل با طراحی مینیاتوری و جمع‌وجور، بهترین جایگزین برای کنتاکتورهای تک فاز معمولی به شمار می‌آید. این کنتاکتورها به صورت سه فاز ساده (اتومات) در رنج‌های 25، 32، 40 و 63 آمپر عرضه می‌شوند و مناسب برای کنترل موتورها و بارهای صنعتی با جریان‌های مختلف هستند.

قابلیت‌ها و ویژگی‌های برجسته:

• نصب آسان روی ریل برای سهولت در راه‌اندازی و نگهداری
• دارای نمایشگر قطع و وصل جهت مشاهده وضعیت عملکرد کنتاکتور
• ابعاد مینیاتوری برای صرفه‌جویی در فضا و جایگزینی ساده با کنتاکتورهای سه فاز قدیمی
• کارایی و دوام بالا مناسب برای پروژه‌های صنعتی با جریان‌های مختلف

این ویژگی‌ها باعث می‌شوند خرید کنتاکتور 4 پل JBH انتخابی هوشمندانه برای تضمین عملکرد ایمن و بهینه سیستم‌های صنعتی باشد.

خرید کنتاکتور 4 پل از JBH

با خرید کنتاکتور 4 پل به صورت اینترنتی، علاوه بر تضمین کیفیت و اصالت کالا، از خدمات و مزایای ویژه بهره‌مند می‌شوید:

• ارسال سریع: تحویل کالا در بازه ۳ تا ۷ روز کاری
• امکان بازگشت کالا: تا ۷ روز پس از دریافت، امکان بازگرداندن محصول وجود دارد
• ارسال رایگان: برای سفارش‌های بالای ۳ میلیون تومان

فروشگاه jbh با هدف ارائه تجربه‌ای خرید مطمئن، سریع و آسان، انواع تجهیزات صنعتی و حفاظتی از جمله کنتاکتور 4 پل JBH و محافظ برق را با کیفیت بالا و خدمات پس از فروش مطمئن در اختیار شما قرار می‌دهد. انتخاب محصولات ما تضمین‌کننده ایمنی سیستم‌ها، دوام طولانی و عملکرد بهینه در پروژه‌های خانگی و صنعتی شما خواهد بود.

قیمت کنتاکتور چهار پل

قیمت کنتاکتور 4 پل بسته به مدل و ویژگی‌های فنی آن متفاوت است. در فروشگاه ما می‌توانید لیست قیمت انواع کنتاکتور چهار پل JBH را مشاهده کنید و با توجه به نیاز خود، بهترین گزینه را انتخاب نمایید.

عوامل مؤثر بر قیمت کنتاکتور 4 پل JBH:

• جریان نامی: کنتاکتورهای 32، 40 و 63 آمپر قیمت متفاوتی دارند.
• ابعاد و طراحی: مدل‌های مینیاتوری و جمع‌وجور ممکن است قیمت متفاوتی نسبت به مدل‌های بزرگ‌تر داشته باشند.
• برند و کیفیت ساخت: کنتاکتور JBH با کیفیت بالا و دوام طولانی، ارزش بیشتری نسبت به نمونه‌های عمومی دارد.
• قابلیت‌ها و ویژگی‌ها: مانند داشتن نمایشگر قطع و وصل، امکان نصب روی ریل و سایر ویژگی‌های فنی روی قیمت تأثیر می‌گذارد.

با بررسی این عوامل، می‌توانید انتخابی دقیق و متناسب با نیازهای صنعتی یا خانگی خود داشته باشید.

نحوه کارکرد کنتاکتور 4 پل JBH

با برقدار شدن بوبین‌های A1 و A2، دستگاه در حالت وصل قرار می‌گیرد و با قطع برق بوبین، در وضعیت قطع قرار می‌گیرد. این عملکرد ساده و مطمئن، امکان کنترل ایمن و دقیق جریان در مدارهای سه فاز را فراهم می‌کند.

موارد کاربرد کنتاکتور چهار پل JBH

1. مصارف خانگی:

• نصب در جعبه فیوز بعد از فیوز مینیاتوری
• انجام قطع و وصل به صورت ریموت در مصارف سه فاز

1. مصارف صنعتی:

• ماشین‌آلات صنعتی و موتورهای الکتریکی
• تابلو برق و کمپرسورها
• CNC و لیزر
• یخچال‌های ویترینی و فروشگاهی
• پمپ‌های صنعتی و فن‌های خنک‌کننده

1. مجتمع‌های مسکونی:

• روشنایی عمومی و مشاعات
• هوشمندسازی سیستم‌های BMS

1. بیمارستان‌ها:

• تابلوهای توزیع محلی

1. مجتمع‌های ویلایی:

• پمپ‌های آب، استخرها و جکوزی

1. تابلوهای برق صنعتی:

• محیط‌های نیازمند سکوت
• محیط‌های آلوده یا پر گرد و غبار
• محیط‌های عمومی

جدول مشخصات انواع کنتاکتور چهار پل

انتخاب صحیح دستگاه کنتاکتور 4 پل براساس این مشخصات، علاوه بر تضمین عملکرد ایمن، طول عمر تجهیزات و بهینه‌سازی مصرف انرژی را نیز تضمین می‌کند.

نگاهی به مشخصات فنی کنتاکتور 4 پل

در این جدول، اطلاعات فنی کلیدی کنتاکتور 4 پل JBH شامل جریان نامی، ابعاد، ولتاژ بوبین و سایر ویژگی‌های مهم برای انتخاب دقیق و مطمئن محصول ارائه شده است.

نکات نصب کنتاکتور 4 پل JBH

برای نصب ایمن و عملکرد بهینه کنتاکتور 4 پل JBH، رعایت چند نکته ساده اما مهم ضروری است.

• نصب توسط متخصص: توصیه می‌شود نصب و تنظیمات کنتاکتور توسط فرد متخصص انجام شود تا عملکرد ایمن و صحیح تضمین گردد.
• استفاده از فیوز مینیاتوری: قبل از کنتاکتور، حتماً از یک عدد فیوز مینیاتوری برای حفاظت مدار استفاده شود.
• اتصال سیم‌های قدرت: سیم‌های ورودی به ترمینال‌های 1، 3، 5 و 7 و سیم‌های خروجی به ترمینال‌های 2، 4، 6 و 8 متصل شوند.
• اتصال سیم فرمان: سیم فرمان به ترمینال A1 و سیم نول به ترمینال A2 متصل شود.
• استفاده از سرسیم مناسب: برای اتصال سیم به دستگاه، حتماً از سرسیم مناسب استفاده گردد تا اتصال مطمئن حاصل شود.
• ایمنی اتصالات: از محکم بودن تمامی اتصالات اطمینان حاصل کنید، زیرا شل بودن آن‌ها می‌تواند باعث ایجاد گرما و خطر حریق شود.

دیاگرام	وضعیت کنتاکت	ولتاژ بوبین(تغذیه)	رنج جریانی	نام محصول	شکل
	2NO	220V	AC-7a : 25A AC-7b : 8A	کنتاکتور سه فاز 25 آمپر ساده Contactor 25A-4P-Auto
	2NO	220V	AC-7a : 40A AC-7b : 15A	کنتاکتور سه فاز 40 آمپر ساده Contactor 40A-4P-Auto
	2NO	220V	AC-7a : 63A AC-7b : 20A	کنتاکتور سه فاز 63 آمپر ساده Contactor 63A-4P-Auto

جدول انتخاب کنتاکتور

Technical data مشخصات فنی

نکات نصب

1- توصیه میشود جهت نصب و تنظیمات از فرد متخصص استفاده شود

2- توصیه میشود قبل از کنتاکتور از یک عدد فیوز مینیاتوری استفاده شود.

3-  سیم های قدرت ورودی به ترمینال های 1 و 3 و 5 و 7 و سیم های قدرت خروجی به ترمینال های 2 و 4 و 6 و 8 متصل شود

4-  سیم فرمان به ترمینال A1 و سیم نول به ترمینال A2 متصل شود.

5- جهت اتصال سیم به دستگاه حتماً از سر سیم مناسب استفاده گردد

6- از محکم بودن اتصالات اطمینان حاصل کنید زیرا  شل بودن اتصالات باعث ایجاد گرما و حریق میگردد.

ابعاد: out line Dimention مدل 40- 63 آمپر

نمای کنار(عرض)	نمای بغل	نمای بالا

ابعاد: out line Dimention مدل 16-25 آمپر

نمای کنار(عرض)	نمای بغل	نمای بالا

سوالات متداول

کنتاکتور 4 پل JBH چیست و چه کاربردی دارد؟
کنتاکتور 4 پل JBH یک کلید الکترومکانیکی است که برای قطع و وصل جریان در مدارهای سه فاز استفاده می‌شود و مناسب مصارف خانگی، صنعتی، کشاورزی و مجتمع‌های مسکونی است.

تفاوت کنتاکتور 4 پل با کنتاکتور سه فاز معمولی چیست؟
کنتاکتور 4 پل JBH با طراحی مینیاتوری و ابعاد کوچک، جایگزین مناسب و جمع‌وجور برای کنتاکتورهای سه فاز معمولی است و عملکرد مشابه با امکانات بیشتر و نصب آسان‌تر دارد.

چگونه می‌توانم کنتاکتور 4 پل JBH را نصب کنم؟
نصب باید توسط فرد متخصص انجام شود. سیم‌های قدرت به ترمینال‌های مشخص و سیم فرمان به A1 و A2 متصل می‌شوند. قبل از کنتاکتور بهتر است از فیوز مینیاتوری استفاده گردد و از محکم بودن اتصالات اطمینان حاصل کنید.

چه عواملی روی قیمت کنتاکتور 4 پل JBH تاثیر می‌گذارند؟
جریان نامی (32، 40، 63 آمپر)، ابعاد و طراحی، برند و کیفیت ساخت، و قابلیت‌های فنی مانند نمایشگر قطع و وصل و امکان نصب روی ریل، مهم‌ترین عوامل مؤثر بر قیمت هستند.
