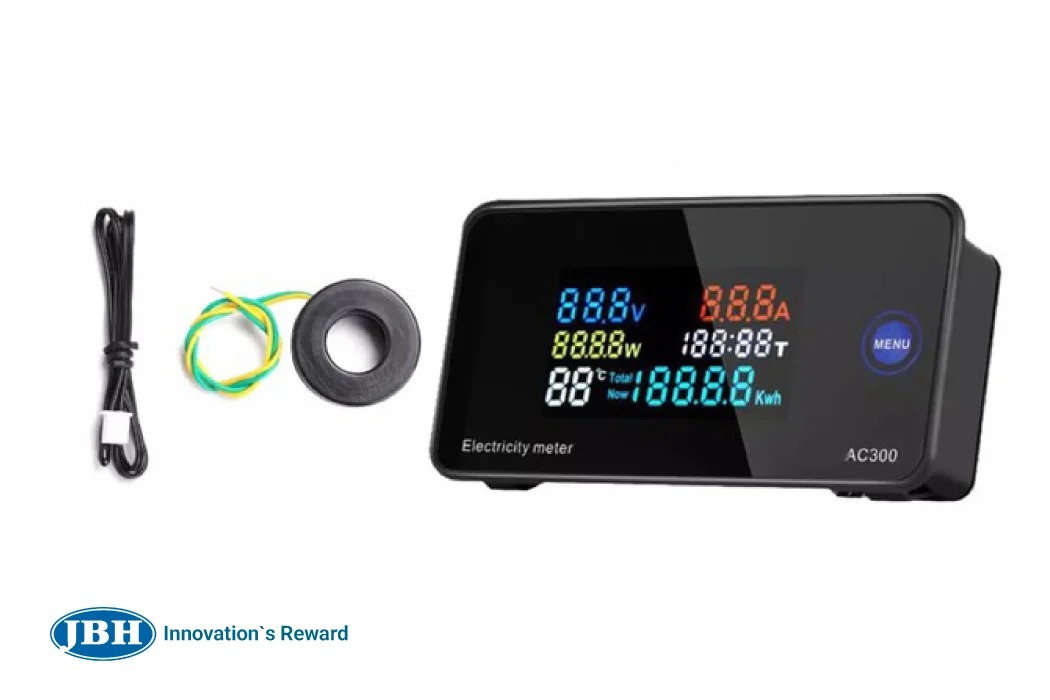

پاورمتر تک فاز رنگی AC

این پاورمتر تک فاز AC، علاوه بر نمایش پارامترهای ولتاژ، جریان، توان مصرفی، ضریب توان (کسینوس فی)، دما، ساعت کارکرد و انرژی مصرفی با دقت بسیار بالا، قادر به ذخیره انرژی مصرفی به صورت KWh نیز هست. در صورت قطعی برق، انرژی مصرفی KWh ذخیره شده و پاک نمی‌شود. فروشگاه JBH علاوه بر پاور متر تک فاز، پاور متر سه فاز هم ارائه می‌کند.

دانلود راهنمای کامل پاور میتر تک فاز رنگی

پاورمتر تک فاز تیپ نمایشگر AC

پاورمتر تک فاز نمایشگر AC علاوه بر نمایش پارامترهای ولتاژ، جریان، توان مصرفی و انرژی مصرفی با دقت بسیار بالا، قادر به ذخیره انرژی مصرفی بصورت KWh است. در صورت قطع برق، انرژی مصرفی (KWh) ذخیره شده و ریست نمی‌شود. علاوه بر این، کاربر قادر به تعریف حد بالای توان بوده تا در صورت مصرف بیش از مقدار تنظیم شده، دستگاه بصورت چشمک زدن نور پس زمینه اعلام خطا کند.

مشخصات فنی پاورمتر تک فاز تیپ نمایشگر AC

• محدوده اندازه گیری ولتاژ: ۲۶۰ – ۸۰ ولت
• فرمت نمایش ولتاژ: ۲۶۰ – ۸۰ ولت
• محدوده اندازه گیری جریان: تیپ۲۰ (۰  تا ۲۰ آمپر بدون CT) / تیپ ۱۰۰ ( ۰ تا ۱۰۰ آمپر به همراه CT )
• فرمت نمایش جریان:  ۹۹.۹۹ – ۰
• محدوده اندازه گیری توان: ۲۲ – ۰ کیلووات
• محدوده اندازه گیری و ذخیره انرژی مصرفی: ۹۹۹۹ – ۰ کیلووات ساعت
• دقت اندازه گیری: کلاس ۱
• ابعاد قاب جلو: طول ۸۹.۶ میلیمتر   عرض ۴۹.۶ میلیمتر
• ابعاد قاب عقب: طول ۸۴.۶ میلیمتر  عرض ۴۴.۶ میلیمتر
• عمق: ۲۴.۴ میلیمتر

کاربرد پاورمتر تک فاز تیپ نمایشگر AC

• جعبه فیوز خانگی: به عنوان کنتور دیجیتال برای پایش دائمی ولتاژ، جریان، توان لحظه‌ای و انرژی مصرفی یا اصطلاحا همان کیلو وات ساعت مصرفی واحد مسکونی، تجاری و اداری
• تابلو توزیع مجتمع‌های مسکونی و تجاری: در بسیاری از مراکز تجاری، مسکونی و اداری که واحدها، انشعابات برق مستقل ندارند، یکی از چالش‌ها محاسبه برق مصرفی هر واحد است. در واقع این محصول با دقت هرچه تمام‌تر، نقش یک کنتور دیجیتال قابل ریست را برای شما بازی می‌کند.
• تابلو برق تک فاز: به عنوان کنتور دیجیتال برای پایش دائمی ولتاژ، جریان، توان لحظه‌ای و انرژی مصرفی یا اصطلاحا همان کیلو وات ساعت مصرفی تابلو برق
• تجهیزات و ماشین آلات صنعتی: به عنوان کنتور برای پایش دائمی ولتاژ‌، جریان، توان لحظه‌ای و انرژی مصرفی یا اصطلاحا همان کیلو وات ساعت مصرفی آن تجهیز
• فارم‌های ماینر: به عنوان کنتور برای پایش دائمی ولتاژ، جریان، توان لحظه‌ای و انرژی مصرفی یا اصطلاحا همان کیلو وات ساعت مصرفی هر ماینر یا هر گروهی از ماینرها که مالک‌های مختلفی دارند.

تیپ 100 آمپر

در این تیپ، 2 پایه بالایی مربوط به محل اتصال ترانس جریان یا همان CT است و دو پایه پایینی مربوط به تغذیه خود پاورمتر. علاوه بر این، آن سیم فازی که مصرف کننده‌های شما را تغذیه می‌کند را از داخل ترانس جریان عبور دهید.

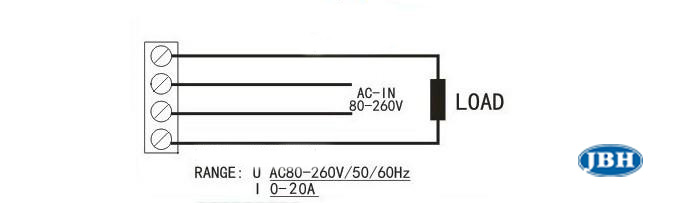

تیپ 20 آمپر

در این تیپ دیگر ترانس جریانی در کار نیست. 2 پایه بالایی مربوط به محل اتصال مستقیم مصرف کننده بوده و دو پایه پایینی مربوط به تغذیه خود پاور متر.

نحوه اعمال تنظیمات پاورمتر تک فاز تیپ نمایشگر AC

• روشن یا خاموش کردن نور پس زمینه
• دکمه تنظیمات را بصورت لحظه‌ای فشار دهید.
• تنظیم حد بالای توان
• دکمه تنظیمات را ۵ ثانیه نگه داشته تا عبارت SET  CLR  ظاهر شود. به محض ظاهر شدن عبارت مربوطه دکمه را رها کنید. وقتی عدد سه رقمی مربوط به توان، چشمک زن شد، با نگه داشتن دکمه رقم اول را افزایش داده تا به مقدار دلخواه‌تان برسد سپس دکمه را رها کرده و منتظر بمانید تا رقم دوم چشمک زن شود. پس از چشمک زن شدن رقم دوم طبق روال قبلی رقم دوم را هم تنظیم کنید. رقم سوم هم به همین طریق قابل تنظیم است. پس از تنظیم همه ارقام، برای ذخیره تنظیمات دکمه را ۵ ثانیه نگه داشته تا پنجره اول نمایشگر ظاهر شود.
• Reset کردن مقدار انرژی مصرفی ( KWh )
• دکمه تنظیمات را ۵ ثانیه نگه داشته تا عبارت SET  CLR  ظاهر شود. دکمه را رها نکنید. هنگامی که عدد مربوط به انرژی مصرفی ظاهر شد و چراغ دستگاه چشمک زن بود دکمه را رها کنید. با یک فشار لحظه‌ای عملیات ریست را انجام داده و در صورت صرف نظر کردن از ریست، دکمه را ۵ ثانیه نگه داشته تا به پنجره اول برگردید.

پاورمتر تک فاز تیپ مدباس AC

پاورمتر تک فاز مدباس AC، پارامترهای ولتاژ، جریان، فرکانس، کسینوس فی، توان مصرفی و انرژی مصرفی را با دقت بسیار بالا در بستر RS485 تحت پروتکل MODBUS RTU ارائه می‌کند. بعلاوه این محصول قادر به ذخیره انرژی مصرفی به صورت KWh  است. در صورت قطع برق، انرژی مصرفی (KWh) ذخیره شده و ریست نمی‌شود. شایان ذکر است کاربر قادر به تعریف آدرس مدباس، ریست کیلووات ساعت و تنظیم حد بالای توان بوده تا در صورت مصرف بیش از مقدار توان تنظیم شده، دستگاه به صورت خودکار یک بیت آلارم هم ارسال کند.

مشخصات فنی پاورمتر تک فاز تیپ مدباس AC

ولتاژ

• محدوده اندازه گیری ولتاژ: ۲۶۰ – ۸۰ ولت
• فرمت نمایش ولتاژ: ۲۶۰.۰ – ۸۰.۰ ولت
• دقت اندازه گیری ولتاژ: % ۰.۵

 جریان

• محدوده اندازه گیری جریان: تیپ۱۰ (۰  تا ۱۰ آمپر بدون CT) / تیپ ۱۰۰ ( ۰ تا ۱۰۰ آمپر به همراه CT )
• فرمت نمایش جریان:  ۹۹.۹۹۹ – ۰
• دقت اندازه گیری جریان: % ۰.۵

توان اکتیو

• محدوده اندازه گیری توان اکتیو: تیپ۱۰ (۰  تا ۲.۳ کیلووات) / تیپ ۱۰۰ ( ۰ تا ۲۳کیلووات )
• رزولوشن: ۰.۱ وات

انرژی مصرفی

• محدوده اندازه گیری و ذخیره انرژی مصرفی: ۹۹۹۹.۹۹ – ۰ کیلووات ساعت
• دقت اندازه گیری: %۰.۵
• رزولوشن: ۱ وات ساعت

فرکانس

• محدوده اندازه گیری فرکانس: ۶۵ – ۴۵ هرتز
• دقت اندازه گیری: %۰.۵
• رزولوشن: ۰.۱ هرتز

کسینوس فی

• محدوده اندازه گیری: ۱ – ۰
• دقت اندازه گیری: %۱
• رزولوشن: ۰.۰۱
• ابعاد قاب جلو: طول ۹۰میلیمتر   عرض ۶۰میلیمتر
• ابعاد قاب عقب: طول ۹۰میلیمتر  عرض ۶۰میلیمتر
• عمق: ۲۸میلیمتر

پاورمتر تک فاز تیپ نمایشگر DC

پاورمتر DC علاوه بر نمایش پارامترهای ولتاژ، جریان، توان مصرفی  و انرژی مصرفی (KWh) با دقت بسیار بالا، قادر به ذخیره انرژی مصرفی به صورت KWh  است. در صورت قطع برق، انرژی مصرفی (KWh) ذخیره شده و ریست نمی‌شود. علاوه بر این کاربر قادر به تعریف حد بالا و پایین، ولتاژ بوده تا در صورت افزایش یا کاهش بیش از مقدار تنظیم شده، دستگاه بصورت چشمک زدن نور پس زمینه اعلام خطا کند.

مشخصات فنی پاورمتر تک فاز تیپ نمایشگر DC

• محدوده اندازه گیری ولتاژ: ۱۰۰ – ۶.۵ ولت
• فرمت نمایش ولتاژ:۹۹.۹-۶.۵ولت
• محدوده اندازه گیری جریان: تیپ۲۰ (۰  تا ۲۰ آمپر بدون شنت)    /    تیپ ۱۰۰ (۰ تا ۱۰۰ آمپر به همراه شنت)
• فرمت نمایش جریان : تیپ۱۰۰ (۹۹.۹۹ – ۰ امپر ) / تیپ۲۰ (۲۰.۰۰-۰۰.۰۰ آمپر)
• محدوده اندازه گیری توان: تیپ ۱۰۰ ( ۱۰-۰ KW  )  تیپ۲۰ (۲ – ۰ KW)
• محدوده اندازه گیری و ذخیره انرژی مصرفی: ۹۹۹۹ – ۰ KWh
• دقت اندازه گیری: کلاس ۱
• ابعاد قاب جلو: طول ۸۹.۶ میلیمتر   عرض ۴۹.۶ میلیمتر
• ابعاد قاب عقب: طول ۸۴.۶ میلیمتر  عرض ۴۴.۶ میلیمتر
• عمق: ۲۴.۴ میلیمتر
