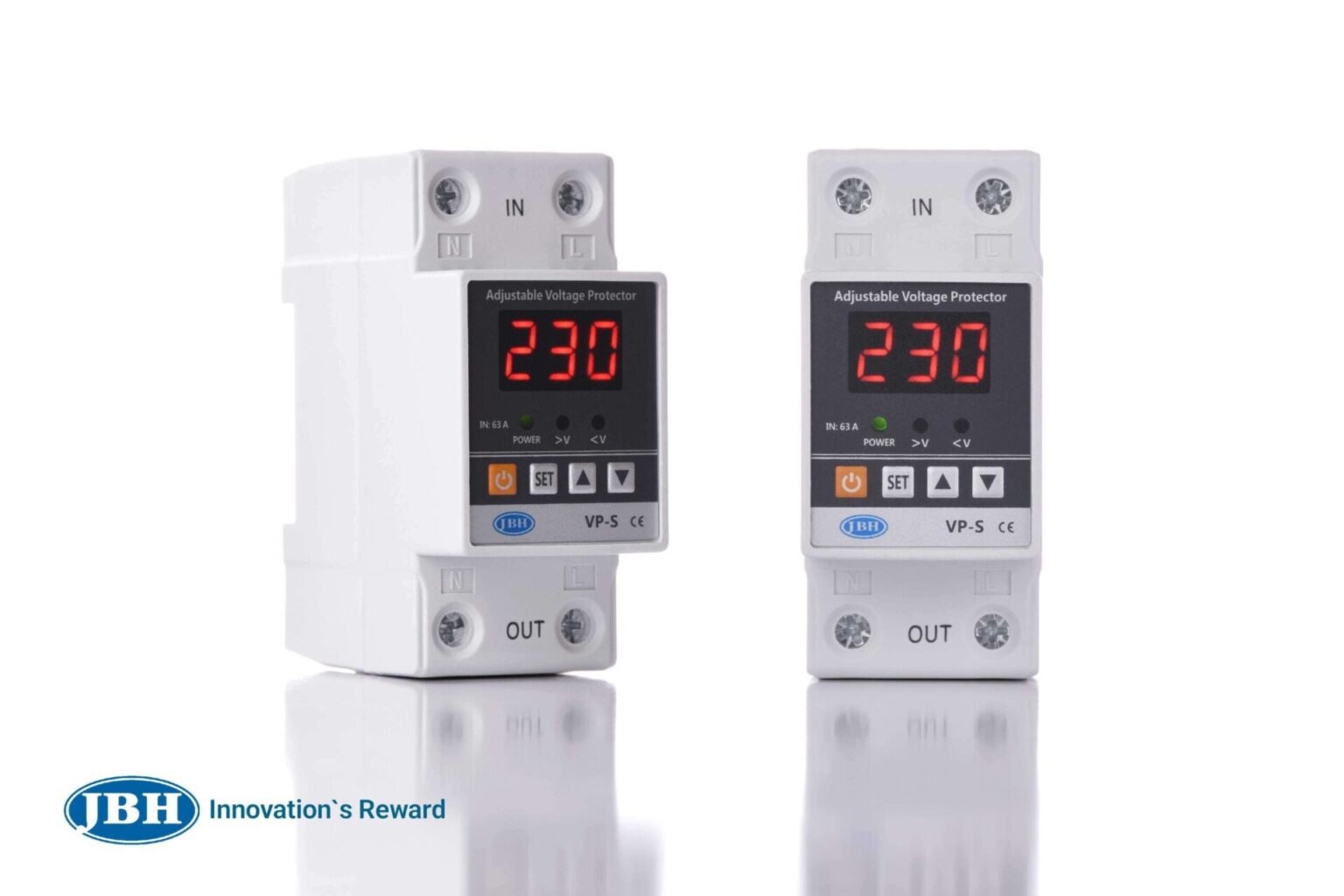

محافظ ولتاژ جریان تک فاز 63 امپر
jbh
انتخاب رنگ:
رنگ انتخابی: سفید موجود: 99تعداد:
توضیحات محصول
دامنه و مقادیر محافظ ولتاژ JBH قابل تنظیم شدن است. در ادامه جدولی کامل شامل توضیحات پارامترها آورده شده است؛ تا با محصول آشنا شوید و از ویژگیهای آن بهره ببرید.
| پارامتر | شرح | دامنه | پیش فرض | توضیحات |
|---|---|---|---|---|
| t | زمان راه اندازی اولیه | 1 … 500 ثانیه | 60 | جهت حفاظت تجهیزات از قطع و وصل ناگهانی برق شهر زمان راه اندازی اولیه در نظر گرفته شده که باعث میشود در زمان وصل برق رله محافظ با تاخیر وصل کند |
| U1 | میزان اضافه ولتاژ | 230 … 300 ولت | 250 | میزان اضافه ولتاژ قابل قبول را تعیین میکند که مطابق استاندارد تا 255 ولت میتواند باشد ولی پیش فرض این دستگاه 245 ولت میباشد |
| tU1 | زمان عملکرد قطع اضافه ولتاژ | 0.1 … 30 ثانیه | 0.1 | به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ ، محافظ قطع میکند که بهتر است در کمترین زمان تنظیم شود |
| U2 | مقدار ریکاوری اضافه ولتاژ | 225 … 295 ولت | 245 | به ولتاژی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ با رسیدن به این ولتاژ محافظ اجازه وصل میدهد که مطابق استاندارد 5 ولت کمتر از اضافه ولتاژ تنظیم میشود |
| tU2 | زمان تاخیر در وصل اضافه ولتاژ | 1 … 500 ثانیه | 60 | به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود |
| U3 | میزان افت ولتاژ | 140 … 210 ولت | 180 | میزان افت ولتاژ قابل قبول را تعیین میکند که مطابق استاندارد تا 170 ولت میتواند باشد ولی پیش فرض این دستگاه 200 ولت میباشد |
| tU3 | زمان عملکرد قطع افت ولتاژ | 0.1 … 30 ثانیه | 3 | به زمانی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ ، محافظ قطع میکند که بهتر است بین 1 الی 3 ثانیه زمان تنظیم شود . |
| U4 | مقدار ریکاوری افت ولتاژ | 145 … 215 ولت | 185 | به ولتاژی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ با رسیدن به این ولتاژ محافظ اجازه وصل میدهد که مطابق استاندارد 5 ولت بیشتر از افت ولتاژ تنظیم میشود |
| tU4 | زمان تاخیر در وصل افت ولتاژ | 1 … 500 ثانیه | 60 | به زمانی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود |
| c | مقدار اضافه بار | 1 … 63 آمپر | 32 | میزان اضافه بار قابل قبول را تعیین میکند که کاربر میبایست با توجه به آمپر فیوز بالادستی و مصارف پایین دستی مقدار آن را تعیین کند |
| t1c | زمان عملکرد قطع اضافه بار | 0.1 … 30 ثانیه | 3 | به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه بار، محافظ قطع میکند که بهتر است با در نظر گرفتن جریان راه اندازی تجهیزات بین 1 تا 3 ثانیه تنظیم شود |
| t2c | زمان تاخیر در وصل اضافه بار | 1 … 500 ثانیه | 60 | به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه بار ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود |
| cF | تعریف تعداد دفعات وصل مجدد اضافه بار | 1 … 20 بار / off | 3 | هنگامی که اضافه بار رخ میدهد پس از مدت زمان تعریف شده مجدد محافظ وصل میکند زمانی که اضافه بارهای متعدد رخ میدهد با تعریف این پارامتر از وصل بیش از اندازه محافظ جلوگیری می شود. |
| Uc | کالیبره ولتاژ | -9.5 … +9.5درصد | % | این پارامتر زمانی نیاز به تغییر دارد که نمایشگر ولتاژ مقدار بیشتر یا کمتر از مقدار واقعی را نشان میدهد که با کاهش و یا افزایش درصد میتوان با دقت بسیار بالا به ولتاژ واقعی رسید |
| cc | کالیبره جریان | -9.5 … +9.5درصد | % | این پارامتر زمانی نیاز به تغییر دارد که نمایشگر جریان مقدار بیشتر یا کمتر از مقدار واقعی را نشان میدهد که با کاهش و یا افزایش درصد میتوان با دقت بسیار بالا به جریان واقعی رسید |
حفاظت ها
قابلیت ها
کاربرد محافظ ولتاژ جریان تک فاز
جهت محافظت از ولتاژ ورودی در نوسانات برق ورودی و محافظت از مصرف بیش از حد جریان در دستگاهها بهترین راه استفاده از محافظ ولتاژ جریان تک فاز یا سه فاز است.
با توجه به اینکه دستگاههای صنایع غذایی معمولا از موتورها و قطعات الکتریکی و الکترونیکی زیادی تشکیل شدهاند و حفاظت این دستگاهها در مقابل اضافه جریان یا نوسانات ولتاژی بسیار پر اهمیت است و تجهیزات کنترل ولتاژ موجود در بازار بیشتر برای دستگاههای سه فاز طراحی گردیده ولی تعداد زیادی از دستگاههای صنایع غذایی با برق تک فاز کار میکنند. محافظ ولتاژ و جریان تک فاز JBH مناسب این دسته از دستگاهها است.
موارد کاربرد محافظ ولتاژ جریان تک فاز
1- خانگی : جایگزین یک عدد به صورت مرکزی در جعبه فیوز به جای استفاده از محافظ های برق سیار
2- صنعتی : ماشین آلات صنعتی – موتورهای الکتریکی – تابلو برق – کمپرسور – CNC و لیزر – ماینرها (مصارف تکفاز)
3- کشاورزی : انواع پمپهای کفکش و آبیاری (مصارف تکفاز)
مشخصات محافظ ولتاژ جریان تک فاز JBH
| پارامتر ها | رنج جریانی | کد کالا | نام محصول | شکل |
|---|---|---|---|---|
| Over voltage: 230-300V Under voltage: 140-210V Over Load: 1-63 A Action time: 0.1-30 Sec Recovery time: 1-500 Sec | 63A 80A | P42063A1 P42080A1 | CVP Current Voltage Protector |  |
مشخصات فنی محافظ ولتاژ جریان تک فاز JBH
| No | description |
|---|---|
| 1 | Voltage supply: 230…400 Vac |
| 2 | operating temperature: -30 … 70 Celsius |
| 3 | frequency : 50Hz/60Hz |
| 4 | Power Consumption : < 2W |
| 5 | electrical life: 100.000 times |
| 6 | Mechanical life: 1.000.000 times |
| 7 | surge protection capacity: 175 Joules |
| 8 | Max current / Spike voltage: 6000A/1.5KV |
| 9 | voltage measuring accuracy : <1% |
| 10 | current measuring accuracy : <1% |
| 11 | rated insulation voltage: 600 Vac |
| 12 | protection deegre: IP40 for front panel & IP20 for terminals |
| 13 | pollution degree: 3 |
| 14 | operation position :any |
| 15 | over voltage category: III |
| 16 | Install way: DIN-rail mounting |
| 17 | Efficiency : 97% |
| 18 | Warranty : 3 years |
| 19 | Altitude above sea: no more than 2000 m |
| 20 | humidity : <90% |
| 21 | category : AC7-a |
| 22 | action time: <300ms |
شماتیک نصب
نکات نصب محافظ ولتاژ جریان تک فاز
1- توصیه میشود جهت نصب و تنظیمات از فرد متخصص استفاده شود
2- توصیه میشود قبل از محافظ از یک عدد فیوز مینیاتوری اصلی و محافظ نشتی جریان استفاده شود.
3- مطابق شکل فوق فاز ورودی به L و نول ورودی به N متصل شود و به همین ترتیب نول خروجی به شمش نول و فاز خروجی به ورودی فیوزهای مینیاتوری وصل شود.
4- جهت اتصال سیم به دستگاه حتماً از سر سیم مناسب استفاده گردد
5- از محکم بودن اتصالات اطمینان حاصل کنید زیرا شل بودن اتصالات باعث ایجاد گرما و حریق میگردد.
6- توصیه میشود به صورت سالانه توسط شستی پاور با یک بار قطع و وصل از صحت عملکرد رله خروجی اطمینان حاصل کنید.
ابعاد فیزیکی محافظ ولتاژ جریان

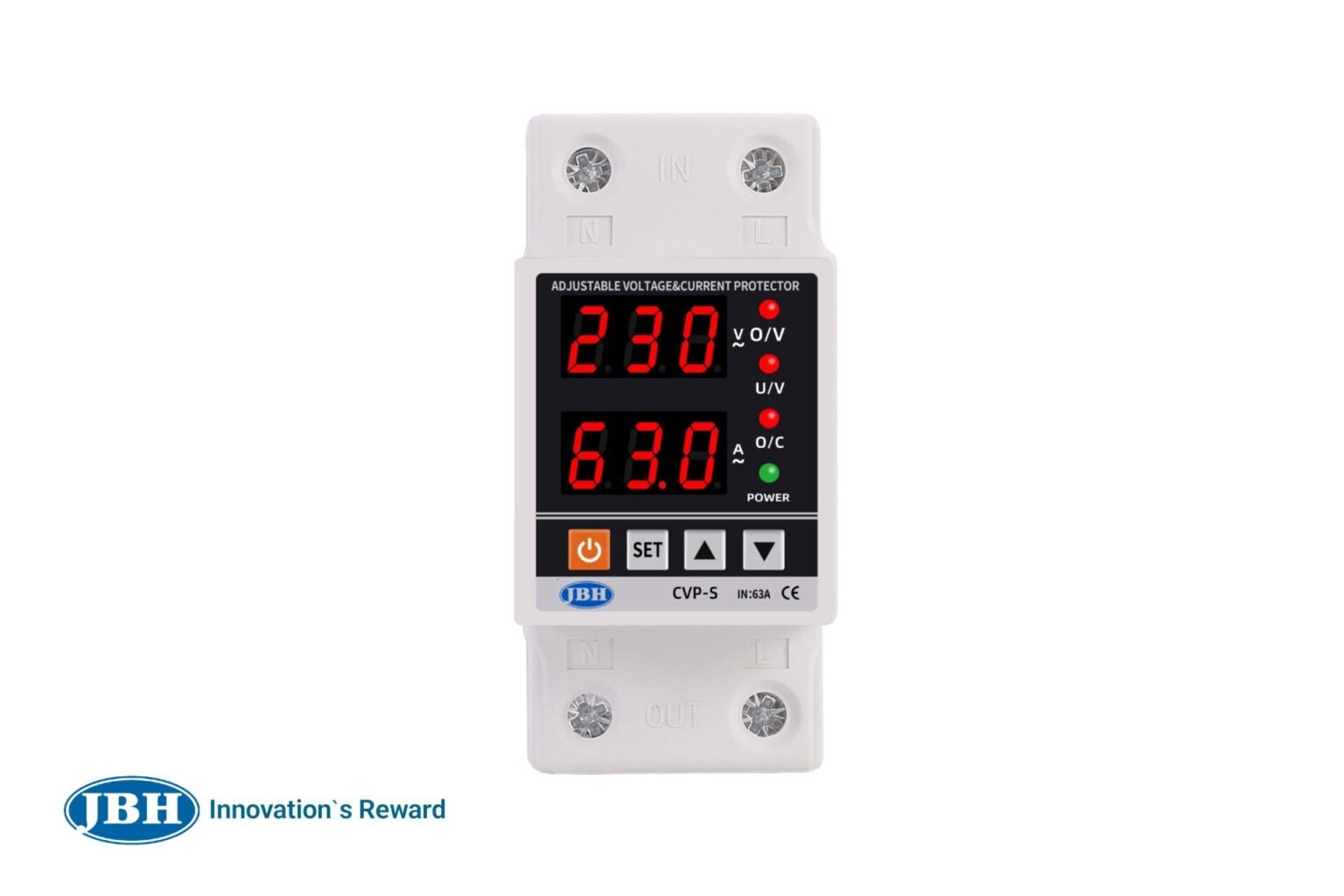

مشخصات ظاهری
منحنی قطع محافظ ولتاژ جریان
T: زمان راه اندازی اولیه U1: میزان اضافه ولتاژ tU1: زمان عملکرد قطع اضافه ولتاژ U2: مقدار ریکاوری اضافه ولتاژ tU2: زمان تاخیر در وصل اضافه ولتاژ U3: میزان افت ولتاژ tU3: زمان تاخیر در قطع افت ولتاژ U4: مقدار ریکاوری افت ولتاژ tU4: زمان تاخیر در وصل افت ولتاژ Uc: کالیبره ولتاژ
C: مقدار اضافه بار t1c: زمان عملکرد قطع اضافه بار t2c: زمان تاخیر در وصل اضافه بار Cc: کالیبره جریان
نحوه رفع خطا و عیب یابی
| ردیف | شرح | پارامتر | کد | پیش فرض | شرح |
|---|---|---|---|---|---|
| 1-1 | محافظ به تکرار قطع میکند | حد بالای ولتاژ چک شود | u1 | 250 | ممکن است ولتاژ خط بالای 245 ولت باشد مطابق استاندارد این عدد تا 255 ولت قابل افزایش میباشد |
| 1-2 | محافظ به تکرار قطع میکند | حد پایین ولتاژ چک شود | u3 | 180 | ممکن است ولتاژ خط زیر 200 ولت باشد مطابق استاندارد این عدد تا 170 ولت قابل کاهش میباشد |
| 1-3 | محافظ به تکرار قطع میکند | آمپر تنظیمی چک شود | c | 32 | اگر جریان مصرفی بالاتر از 32 آمپر باشد این عدد تا 63 آمپر قابل افزایش است |
| 1-4 | محافظ به تکرار قطع میکند | زمان تاخیر در قطع اضافه بار | t1c | 3 | ممکن است قطع محافظ به دلیل زمان طولانی جریان راه اندازی بعضی دستگاه ها باشد که قابل افزایش است |
| 2-1 | محافظ قطع نمیکند | تست رله به صورت دستی | شستی پاور | با فشار دکمه پاور وضعیت قطع و وصل رله را چک کنید در صورت عدم قطع به واحد گارانتی مراجعه کنید | |
| 2-2 | محافظ قطع نمیکند | حد بالای ولتاژ چک شود | u1 | 250 | میتوان ولتاژ حد بالا را تا 235 ولت کاهش داد جهت حفاظت های بسیار خاص |
| 2-3 | محافظ قطع نمیکند | حد پایین ولتاژ چک شود | u3 | 180 | میتوان ولتاژ حد پایین را تا 215 ولت افزایش داد جهت حفاظت های بسیار خاص |
| 2-4 | محافظ قطع نمیکند | زمان تاخیر در قطع حد بالا | tu1 | 0.1 | این پارامتر را زیر 1 ثانیه تنظیم کنید |
| 2-5 | محافظ قطع نمیکند | زمان تاخیر در قطع حد پایین | tu3 | 3 | این پارامتر را زیر 3 ثانیه تنظیم کنید |
| 2-6 | محافظ قطع نمیکند | آمپر تنظیمی چک شود | c | 32 | جریان اضافه بار بیش از اندازه مورد نیاز است |
| 2-7 | محافظ قطع نمیکند | زمان تاخیر در قطع اضافه بار | t1c | 3 | این پارامتر را زیر 5 ثانیه تنظیم کنید |
| 3-1 | محافظ قطع کرده ولی وصل مجدد نمیکند | ولتاژ ریکاوری حد بالا چک شود | u2 | 245 | این پارامتر را 5 الی 10 ولت کمتر از پارامتر U1 تنظیم کنید |
| 3-2 | محافظ قطع کرده ولی وصل مجدد نمیکند | زمان تاخیر در وصل حد بالا چک شود | tu2 | 60 | این پارامتر را زیر 240 ثانیه تنظیم کنید |
| 3-3 | محافظ قطع کرده ولی وصل مجدد نمیکند | ولتاژ ریکاوری حد پایین چک شود | u4 | 185 | این پارامتر را 5 الی 10 ولت بیشتر از پارامتر U3 تنظیم کنید |
| 3-4 | محافظ قطع کرده ولی وصل مجدد نمیکند | زمان تاخیر در وصل حد پایین چک شود | tu4 | 60 | این پارامتر را زیر 240 ثانیه تنظیم کنید |
| 3-5 | محافظ قطع کرده ولی وصل مجدد نمیکند | زمان تاخیر در وصل اضافه بار چک شود | t2c | 60 | این پارامتر را زیر 240 ثانیه تنظیم کنید |
| 3-6 | محافظ قطع کرده ولی وصل مجدد نمیکند | تعداد وصل مجدد خطای اضافه بار چک شود | cf | 3 | در صورت عدم نیاز این پارامتر را off کنید |
| 4 | ولتاژ محافظ با ولتاژ برق شهر متفاوت است | کالیبره ولتاژ | uc | 0 | با افزایش یا کاهش پله ای میتوان با دقت بالا ولتاژ را کالیبره کرد |
| 5 | در زمان راه اندازی رله محافظ بدون تاخیر یا با تاخیر زیاد وصل میشود | چک کردن زمان راه اندازی | t | 60 | این پارامتر را زیر 240 ثانیه تنظیم کنید |
سوالات متداول
فرق محافظ ولتاژ با محافظ ولتاژ جریان چیست؟
محافظ ولتاژ فقط در برابر نوسانات ولتاژ از دستگاههای الکتریکی محافظت میکند و فقط میزان ولتاژ را نمایش میدهد. در صورتیکه محافظ ولتاژ جریان نه تنها ولتاژ بلکه میزان آمپر مصرفی را هم نمایش میدهد و در صورت بروز مشکل در جریان دستگاه الکتریکی از آن محافظت میکند.
